一、隔爆型電氣設備”d”

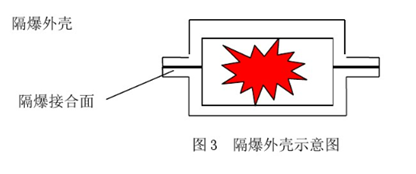

隔爆外殼：能承受內部爆 炸性氣體混合物的爆 炸壓力，并阻止內部的爆 炸向外殼周圍爆 炸性混合物傳播到你的設備外殼。給電氣設備制造一個堅固的外殼，接縫的間隙小于小于相應可燃氣體的zui大試驗安 全間隙，如果可燃性氣體進入外殼之內被火花點燃產生爆 炸，則爆 炸火焰被限制在外殼之內，不能點燃外殼之外環境中的爆 炸性混合物，從而保證了環境的安 全。
隔爆外殼必須滿足兩個基本條件：

1、外殼具有足夠的機械強度，能夠承受內部的爆 炸壓力而不損壞，也不產生影響防爆性能的永久性變形

2、外殼壁上與外界相通的接縫和空隙小于相應的zui大試驗安 全間隙

 主要防爆措施：

1、隔爆外殼材質要求

2、隔爆接合面的間隙長度和寬度以及表面光潔度要求

3、緊固件和緊固螺紋孔的要求

4、透明件的要求

5、膠粘劑和膠封劑的要求

6、接地

7、電纜和導管引入裝置

8、連鎖或警告標志等
隔爆型電氣產品防爆設計參考的標準：

GB/T 3836.2-2021 《 爆 炸性環境 第2部分_由隔爆外殼“d”保護的設備》

二、正壓型電氣設備”p”

正壓型外殼：在設備的外殼內通入一定壓力的新鮮空氣或者惰性氣體，使周圍的可燃性氣體不能進入外殼內部，從而阻止點燃源與爆 炸性氣體接觸，達到防爆的目的。
正壓型電氣設備的關鍵防爆措施：

1、設備外殼內部保護性氣體（新鮮空氣或者惰性氣體）的壓力高于環境壓力至少50Pa

2、電氣設備通電之前應該對設備外殼用保護氣體進行沖洗（一般用5倍于外殼凈容積的保護氣體進行沖洗）

因此，設備需要配置鼓風機，管道和風壓繼電器等，它一般用于大型電動機和控制開關設備
正壓型電氣產品防爆設計參考的標準：

GB/T 3836.5-2021 《爆 炸性環境 第5部分：由正壓外殼“p”保護的設備》

三、充油型電氣設備”o”

充油外殼：將設備全部或者部分浸在外殼中的油內，使設備不能點燃油面以上或外殼以外的爆 炸性氣體。
主要防爆措施：

1、將帶電部件浸入油面之下至少25mm

2、油符合標準GB2536的變壓器油

3、油溫不允許高于100°C

4、設置油位指示

5、絕緣材料和密封材料應耐油

6、設備zui大通斷能力為點燃試驗安 全值的75%

這種防爆類型主要用于變壓器和高壓開關
充油型電氣設備防爆設計參考的 標準：

GB/T 3836.6-2017《爆 炸性環境第6部分：由液浸型“o”保護的設備》

四、充砂型電氣設備“q”

充砂外殼：外殼內填充砂粒材料，使其在規定的使用條件下，殼內產生的電弧、火焰以及外殼壁和砂粒表面均不能點燃周圍的爆 炸性混合物。

主要防爆措施：

1、外殼中填充砂粒材料，且具有一定的安 全高度

2、石英砂的粒度為0.25-1.6mm，含水量不超過0.1%

3、電氣間隙

4、外殼防護等級

該防爆類型主要適用于熔斷器、電容器等產品
充砂型電氣設備防爆設計參考的 標準：

GB/T 3836.7-2017 《爆 炸性環境 第7部分：由充砂型“q”保護的設備》

五、澆封型電氣設備“m”

將設備可能產生火花或者高溫的部分澆封在澆封劑（樹脂）中，是他們不能點燃周圍的爆 炸性混合物
主要防爆措施：

1、將電氣元器件用樹脂澆封起來，澆封劑的自由表面與被澆封元器件或導體件的澆封厚度不小于3mm

2、對澆封劑的介電強度、吸水性、耐光照、耐熱和耐寒以及表面電阻有規定

3、表面溫度限制
澆封型電氣設備防爆設計參考的 標準：

GB/T3836.9-2021《爆 炸性環境 第9部分：由澆封型“m”保護的設備》

六、本安型電氣設備i

在規定的實驗條件下，設備的電路正常工作或者規定的故障條件下產生的電火花或者熱效應均不能點燃規定的爆 炸性混合物。本安型主要防爆措施是限制電路中的能量，使產生的火花能量小于相應的zui小點燃能量。
主要防爆措施：

1、電路的電壓和電流限制

2、電路中的電容和電感限制

3、本安電路和非本安電路的隔離

4、可靠元件和組件的要求

5、安 全柵的規定

6、故障分析和試驗規定等

適用的產品：測量、控制、通訊等弱電設備
本安型電氣設備防爆設計參考的標準：

GB/T 3836.4-2021《爆 炸性環境 第9部分：由本質安 全型“i”保護的設備》

 七、增安型電氣設備”e”

在正常運行條件下不會產生火花、電弧或者可能點燃爆 炸性混合物的設備結構上，采取措施提高安 全程度，以避免在正常和認可的過載條件下（包括電動機堵轉條件）出現這些現象的電氣設備。
增安型電氣設備沒有防爆外殼和保護介質，它采取的是綜合性的安 全措施：

1、限制設備的種類

2、電氣間隙和爬電距離比較大

3、好的絕緣材料

4、規定導體連接方式

5、降低溫升

6、提高外殼的防護等級

7、配用合適的保護裝置等

適用的產品：異步電動機、變壓器、接線盒等
增安型電氣設備防爆設計參考的標準：

GB/T 3836.3-2021《爆 炸性環境 第3部分：由增安型“e”保護的設備》

八、無火花型電氣設備“n”

電氣設備的一種防爆型式，這種型式的電氣設備在正常運行時和本標準規定的一些條件下（僅指燈具的光源故障條件），不能點燃周圍的爆 炸性環境

無火花型原來僅指正常工作中不產生火花或電弧的電氣設備，例如交流異步電動機，在其基礎上采取一些安 全措施，例如風扇葉片采用無火花材料，外殼防護等級IP44或者IP54,電氣間隙和爬電距離適當加大等。后來，這種防爆概念擴大到對正常工作中產生火花的電氣產品，根據其情況采取例如氣密封、簡單通風或者限制能量等措施，達到一定的安 全程度，。由于這種防爆類型的擴展，術語“無火花”已經不很確切，現在常常被稱為”n”型。
n型設備可以分為兩類：

1、設備正常運行時不產生火花或電弧，例如異步電動機，變壓器，燈具，接線盒。插接裝置等

2、設備正常運行時產生火花或電弧，例如開關、繼電器等
n型電氣設備防爆設計參考的標準：

GB/T 3836.8-2021《爆 炸性環境 第8部分：由“n”型保護的設備》
